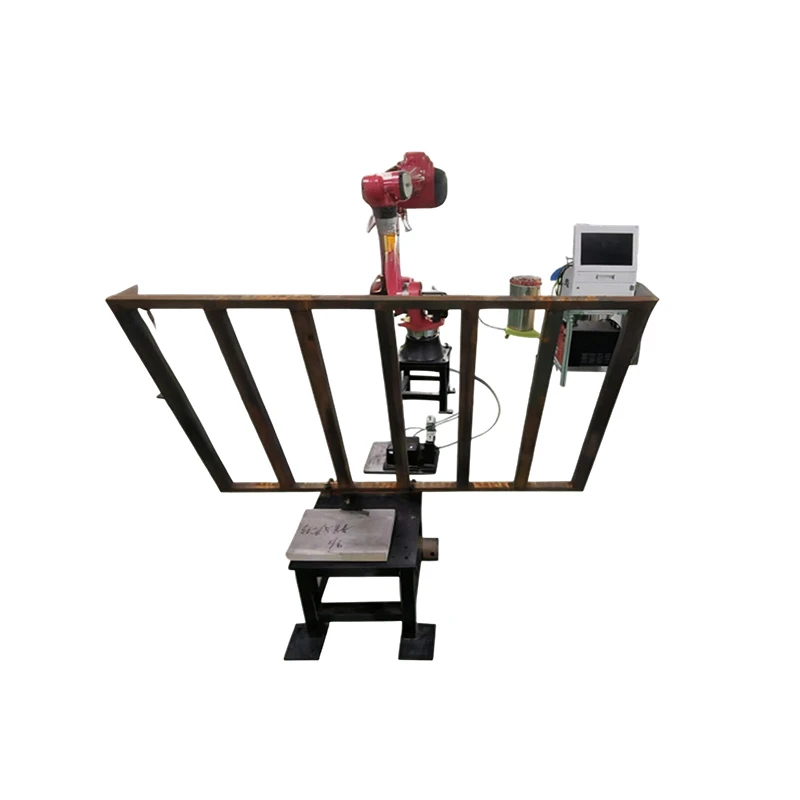

Автоматташтырылган порошок каптоо линиялары үчүн спрей каптоочу робот
Биздин спрей каптоочу робот металлды, пластмассаны жана композиттик бөлүктөрдү автоматташтырылган порошок каптоо үчүн колдонулат. Бул кайталануучу чачуу жолдорун жана башкарылуучу каптоо параметрлерин талап кылган каптоо өндүрүш линияларына бириктирилиши мүмкүн.
Артыкчылыктары
- Кайталануучу каптоо жолдору үчүн ±0,05 мм кайталоо
- 2131 мм колдун чоң бөлүгүн жабуу үчүн
- Продукцияны тезирээк алмаштыруу үчүн-акысыз окутуу системасы
- Узак мөөнөттүү-цикл партия өндүрүү үчүн туруктуу порошок менен азыктандыруу
- Конвейер жана айланма платформа интеграциясы менен шайкеш келет
- Белгиленген өндүрүш схемаларында үзгүлтүксүз каптоо ишин колдойт
- 10 кг пайдалуу жүгү кыймылдын туруктуулугуна таасирин тийгизбестен электростатикалык чачуучу түзүлүштөрдү жана кабелдик маршрутту колдойт
Системанын структурасынын конфигурациясы
- 6-ок өнөр жай робот кол
- Электростатикалык спрей тапанчасынын жыйындысы
- Порошок менен камсыздоо жана азыктандыруу системасы
- Траекторияны жазуу үчүн окуу кулон
- Башкаруу кабинети (кыймылды башкаруу + электр системасы)
- Туруктуу жумушчу стол же орнотулган платформа
Негизги техникалык параметрлери
|
Параметр |
Спецификация |
|
Кол аралыгы |
2131 мм |
|
Позициялоонун тактыгын кайталаңыз |
±0,05 мм |
|
Максималдуу жүк |
10 кг |
|
Кубаттуулугу |
6,48 кВА |
|
Жабдуу Салмагы |
Болжол менен . 230 кг |
|
Коргоо классы |
Билек: IP54, Дене: IP40 |
Колдонулуучу өндүрүш шарттары
Жабдуулар, адатта, төмөнкү өндүрүштүк орнотууларда колдонулат:
- Турмуш-тиричилик приборлорунун корпустары үчүн беттик линиялар
- Өнөр жай эмеректерин каптоо процесстери
- Алюминий профилдик каптоо линиялары
- Жалпы өнөр жай металл бөлүгүнүн беттик тазалоо линиялары
Материал жана каптоо шайкештиги
Система төмөнкү материалдар менен шайкеш келет:
- Муздак-прокат
- Гальванизацияланган болот
- Алюминий эритмеси (мисалы, 6063 профили)
- ABS / PC пластик
- MDF жана инженердик жыгач беттери
Шайкеш порошок каптоо түрлөрү кирет:
- Эпоксиддүү порошок каптоо
- Полиэстер порошок каптоо
- Фторкарбон порошок каптоо
- Функционалдык жабуулар (-коррозияга / аба ырайына- чыдамдуу / декоративдик жасалгалар)
Проект конфигурациясын колдоо
Системанын конфигурациясын төмөнкүлөрдүн негизинде жөндөөгө болот:
- Даярдыктын өлчөмдөрү жана геометриясы
- Өндүрүш кубаттуулугуна талаптар
- Каптоочу материалдын түрү
- Учурдагы сызык схемасы
- Автоматташтыруу ыкмасы
Котировкалоо жана техникалык баалоо үчүн, адатта, төмөнкү маалымат талап кылынат:
- Даярдык чиймелер же сүрөттөр
- Күтүлгөн өндүрүш кубаттуулугу
- Каптоо процессине талаптар
- Учурдагы өндүрүш линиясынын шарттары
- Артыкчылыктуу интеграция ыкмасы
Колдонмо талаалары жана шайкеш материалдар
| Колдонмо талаасы | Типикалык объекттер | Шайкеш материалдар жана порошок түрлөрү |
|---|---|---|
| Үй техникасы | Муздаткыч/кир жуугуч машинанын кабыктары, кондиционерлердин агрегаттары, микротолкундуу мештин лайнерлери, күрүч бышыруучу негиздери | Муздак{0}}прокат, ABS, PC/ABS; Эпоксид порошок, Полиэстер порошок |
| Эмерек жана үй эмеректери | Эмерек панелдери (металл/жыгач), гардеробдун кашектери, тартма слайддары, эшик туткалары, ваннанын жабдуулары | цинктелген болот, катуу жыгач, MDF; Жалтырабаган полиэстер порошок, Wood дан өткөрүү порошок, Антибактериалдык порошок |
| Имарат жана жасалгалоо | Алюминий эшик/терезе профилдери, көшөгө дубал панелдери, өрткө каршы эшиктин кашектери, металл шып панелдери | 6063 алюминий, цинктелген болот, түстүү болот; Аба ырайына{1}}туруштуу полиэстер порошок, Фторкарбон (УК-чыдамкай), Таш-порошок сыяктуу |

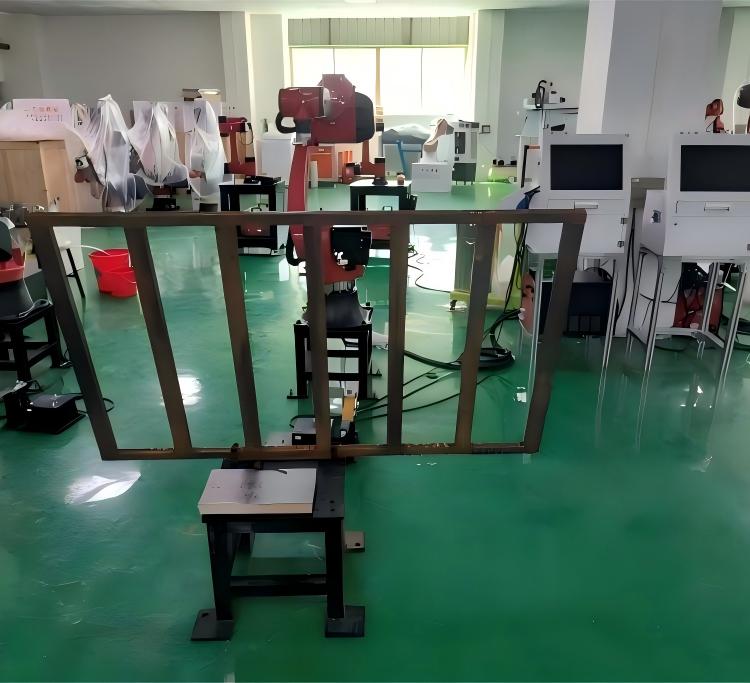

-Сайттын симуляциясы жана структуралык жакын-дисплейде

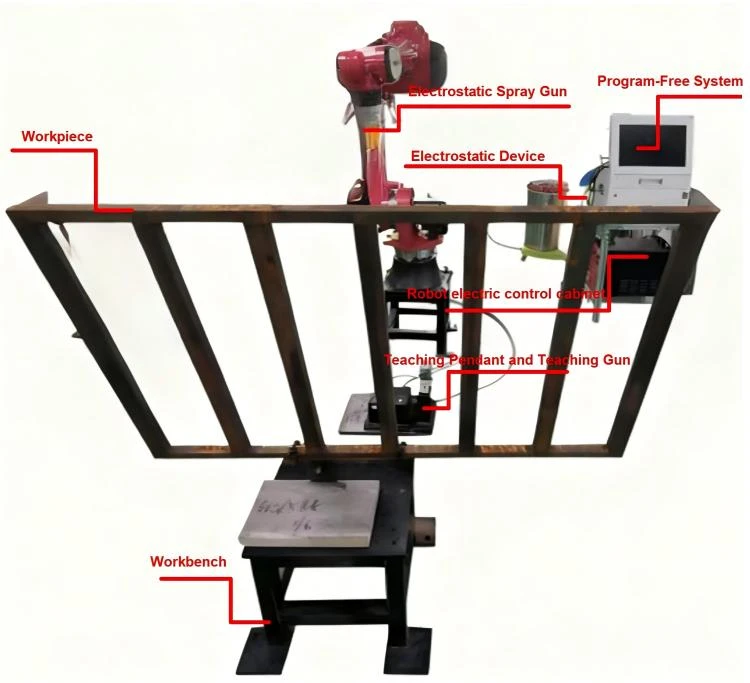

2.1 Сүрөт-сайттагы физикалык объектилердин диаграммасы
Окутуучу кулон жана окутуу куралы
Электростатикалык спрей
Электростатикалык чачыраткыч
Программа-Акысыз система
Робот электрдик башкаруу шкафы
Көтөрүлгөн бекитүүчү база/Workbench
Көп берилүүчү суроолор
